Трасса для кондиционера - как правильно проложить

8 апреля 2022 11:53

Содержание

Основные правила
Варианты монтажа
Что нужно для прокладывания трассы
Этапы работы

Кондиционерсегодня можно увидеть практически в каждом доме, квартире или офисе. Он обеспечивает желанную прохладу в помещении даже в самый жаркий день и позволяет забыть о духоте без необходимости проветривания. Главное, грамотно выбрать сплит-систему и проложить трассу для блоков. Если при выборе оборудования достаточно знать только площадь комнаты, то при установке трассы нужно учитывать множество особенностей, от которых будет зависеть эффективность работы системы.

Основные правила

Чтобы правильно выполнить монтаж трассы кондиционера, в первую очередь, необходимо соблюдать ряд важных правил:

До начала проведения работ следует точно определить место установки блоков, так как после фиксации их будет невозможно сместить даже на пару сантиметров. При этом нужно соблюдать разницу в высоте расположения внутреннего и внешнего блока, которая в зависимости от модели, не должна превышать диапазон в 7–12 м.
Место установки уличного модуля системы выбирают таким образом, чтобы всегда оставалась возможность беспрепятственного доступа к блоку для его очистки и обслуживания без привлечения спецтехники.
Трассу прокладывают так, чтобы внутренний блок можно было разместить на расстоянии от потолка не меньше 10 см. Такой интервал необходимо соблюдать для нормальной циркуляции воздуха.
Чтобы добиться максимального срока службы системы, для ее установки должны использоваться только надежные, специализированные материалы, качество которых подтверждено сертификатами соответствия.
При прокладывании трассы важно избегать не только большого перепада по высоте, но и резких изгибов. Простое расположение труб системы длиной не больше 7 метров с плавными поворотами позволит избежать повышения нагрузки на компрессор и сохранить КПД устройства на высоком уровне.

Варианты монтажа

Установка кондиционера с прокладыванием трассы может осуществлять как на этапе отделки или ремонта помещения, так и уже в процессе его эксплуатации без изменения интерьера.

Оптимальный вариант – фиксация внутреннего блока на стене, выходящей на улицу, и прямое перекидывание трубок до внешнего блока. Если сделать это невозможно из-за особенностей планировки дома или квартиры, то в помещении после ремонта трассу размещают в специальных пластиковых коробах-направляющих, прикрепленных к стене.

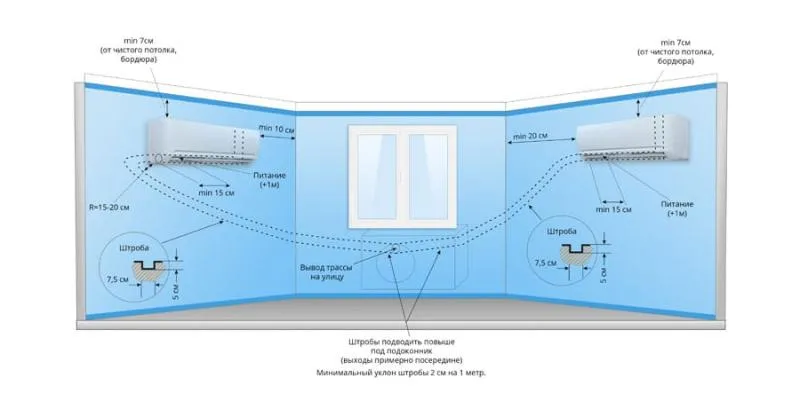

Если же сплит-систему монтируют на стадии отделки, то стены предварительно штробят, формируя каналы небольшой глубины, в которых размещают трассу. После ее прокладывания и апробирования работоспособности кондиционера, штробы оштукатуривают и затем производят чистовую отделку стен.

Трубки для дренажа и хладагента можно размещать тремя способами:

Совместно, располагая фреоновые коммуникации с дренажным шлангом в одной штробе. В этом случае трассу по всей протяженности устанавливают под углом около 3 градусов, чтобы обеспечить своевременный отвод конденсата, образующегося во время работы кондиционера.
Раздельный, предусматривающий монтаж дренажного шланга отдельно от трассы с хладагентом. При использовании этого способа, уклон делают только для трубки, отводящей конденсат. Фреоновая сеть может быть проложена в любом положении и на совершенно другом уровне.
Совместный без необходимости гравитационного уклона для всех элементов трассы, в том числе и дренажного шланга. Такой вариант подходит в случае, если в оборудовании предусмотрена специальная помпа, отвечающая за принудительный отвод конденсата.

Что нужно для прокладывания трассы

Для правильной установки трассы сплит-системы потребуются следующие материалы:

Трубки медные в термофлексе для транспортировки хладагента. Диаметр трубок необходимо подбирать в зависимости от модели и мощности. Для оборудования производительностью не больше 3 кВт, чаще всего применяют изделия диаметром 6 или 10 мм.
Электрический кабель для прокладывания между блоков. Как правило, для бытовых кондиционеров применяют пятижильный кабель сечением 1.5 мм.
Гибкий дренажный шланг гофрированного типа с внутренним диаметром не менее 16 мм.

Этапы работы

Один из главных факторов безошибочного прокладывания трассы кондиционера – правильное соблюдение всех этапов монтажа, включающих в себя следующие мероприятия:

Подготовка стен, которая предусматривает формирование отверстий для трубок с хладагентом и отвода дренажа. На этой стадии, штробление необходимо осуществлять с учетом диаметра трубок вместе с покрывающей их теплоизолирующей оболочки.
Временная установка комнатного блока сплит-системы. Это позволит точно рассчитать положение моделей и измерить оптимальную длину трассы.
Установка трассы. Для этого отрезают трубки необходимой длины, используя специальный труборез, которые не оставляет неровных краев. Затем коммуникации и дренажный шланг аккуратно укладывают в штробы.
Постоянная фиксация внутреннего и внешнего блока на надежных кронштейнах.
Подключение трассы к патрубкам внешнего и внутреннего блока кондиционера с последующей фиксацией гайками и обязательным применением герметика.

Даже зная перечисленные нюансы установки, существует высокий риск неправильного выполнения монтажа из-за отсутствия определенных навыков. Поэтому, лучше всего доверить эту работу специалистам, профессионально занимающихся монтажом сплит-систем.
